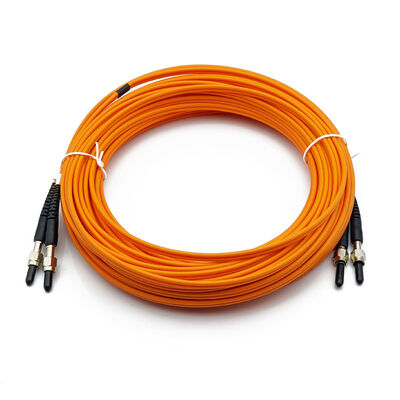

Assemblaggi di cavi in fibra ottica SMA905

Gli assemblaggi di cavi in fibra ottica SMA905 sono disponibili conPOF, HCS/PCF e fibre di silice multimodeper apparecchiature industriali, applicazioni di spettroscopia, illuminazione, rilevamento e strumenti ottici.

Forniamo cavi standard e personalizzati SMA905 con configurabiletipo di fibra, dimensione del nucleo, apertura numerica, intervallo di lunghezza d'onda, lunghezza del cavo, struttura della giacca e combinazione di connettoriLe opzioni di terminazione SMA905-SMA905 e ibride sono disponibili per OEM, sostituzione, piccoli lotti e esigenze specifiche del progetto.

Opzioni di fibra SMA905 disponibili

SMA905 Assemblaggi di cavi POF

Assemblaggi POF SMA905sono adatti ad applicazioni industriali che richiedono un grande nucleo di fibre e una costruzione di cavi flessibile.

Mitsubishi ESKA SK-40 è disponibile come opzione POF con:

• Dimensione della fibra 980/1000 μm

• NA 0.5

• lunghezza d'onda di riferimento di 650 nm

• 2.2 mm cavo simplex

• 2.2 × 4,4 mm cavo duplex

Le opzioni di giacca in PVC, PE e LSZH possono essere configurate in base all'ambiente di installazione.

SMA905 Cavi HCS / PCF

Gli assemblaggi SMA905 HCS/PCF sono disponibili per apparecchiature industriali e sistemi ottici specializzati che richiedono un nucleo più piccolo del tipico POF da 1 mm.

Una configurazione di 200/230 μm è comunemente utilizzata per applicazioni industriali, mentre altre dimensioni del nucleo possono essere fornite in base alle esigenze delle apparecchiature e del progetto.

SMA905 Assemblaggi di cavi in silice multimoda

Gli assemblaggi SMA905 in silice multimodo sono adatti per spettroscopia, strumenti ottici, sistemi di illuminazione e misurazione.

Il diametro del nucleo, l'apertura numerica e la gamma di lunghezze d'onda sono selezionati in base alle esigenze della sorgente luminosa, del sistema ottico e della trasmissione.

Opzioni di configurazione del connettore e del cavo

I gruppi di cavi SMA905 possono essere forniti in diverse combinazioni di connettori e cavi, tra cui:

• Da SMA905 a SMA905

• SMA905 a FC

• SMA905 a ST

• SMA905 alla ferrule o alla terminazione del lato dell'attrezzatura su misura

• Costruzioni semplici o duplicate

• Giacca in PVC, PE o LSZH

• Cavi rinforzati o protetti meccanicamente

• Lunghezza del cavo e diametro esterno personalizzati

• Etichettatura, marcatura e imballaggio su misura

Le configurazioni possono essere adattate alle esigenze di interfaccia ottica e di installazione fisica dell'apparecchiatura.

Terminazione e controllo della qualità

b. un'ampiezza superiore o uguale a 1 mm,

• Taglio di fibre

• Preparazione e lucidatura della superficie finale

• Pulizia

• Assemblaggio dei connettori

• Ispezione finale

• Verifica ottica in base alle esigenze del progetto

La nostra capacità di terminazione supporta assemblaggi personalizzati di POF, HCS / PCF e fibra di silice per esigenze specifiche dell'attrezzatura.

Applicazioni

con un'ampiezza superiore o uguale a 5 mm,

• Apparecchiature di automazione industriale

• Sistemi di controllo

• Sensori ottici

• Sistemi di spettroscopia

• Strumenti ottici

• Sistemi di illuminazione

• Attrezzature di misura

• Assemblaggi ottici OEM

• Cavi di ricambio e di manutenzione

Per le applicazioni laser o ad alta potenza, la fibra, la struttura del connettore e la progettazione della superficie finale devono essere valutate separatamente.Non si deve presumere che i gruppi di cavi standard SMA905 siano adatti per la fornitura di energia ad alta potenza..

Assemblaggi di cavi personalizzati SMA905

Supportiamo assemblaggi SMA905 personalizzati in base alle esigenze del progetto.

La personalizzazione disponibile include:

• Tipo di fibra

• Dimensioni del nucleo e del rivestimento

• Apertura numerica

• Lunghezza del cavo

• Diametro esterno del cavo

• Materiale per giacca

• Costruzioni semplici o duplicate

• Combinazione di connettori

• Protezione meccanica

• Etichettatura e marcatura dei cavi

• Imballaggio

• Requisiti di ispezione e prova

I progetti POF possono anche utilizzare strutture di estrussione di giacca e cavi personalizzate.

Per quanto riguarda i requisiti RoHS, REACH o altri requisiti di conformità, la documentazione applicabile dovrebbe essere confermata in base alla configurazione effettiva della fibra, del connettore, della giacca e del cavo finito.

Contattaci per unassemblaggio di cavi in fibra ottica SMA905 su misuracorrispondente alle esigenze dell'attrezzatura e del progetto.
