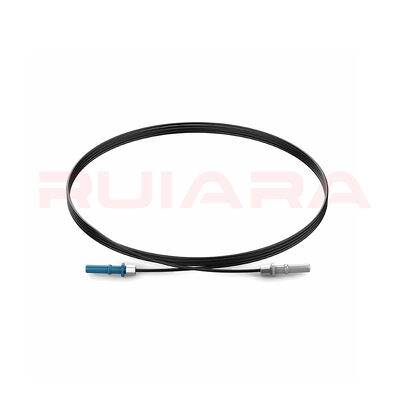

Gruppo cavi POF da HFBR-4501Z a HFBR-4511Z

Questo gruppo di cavi HFBR-4501Z a HFBR-4511Z POF è finito,assemblaggio di fibre ottiche di plastica industriale semplici per connessioni di segnali ottici a corta distanza nell'ecosistema Broadcom/Avago Versatile LinkCombina circa 1.0 mm di Mitsubishi Chemical POF con un connettore grigio del lato trasmittente, un connettore blu del lato ricevente, costruzione del cavo protettivo,terminale a crimp e rifinitura controllata della superficie finale.

Noi fabbrichiamo la struttura del cavo e completiamo la terminazione del connettore in casa.i connettori Broadcom originali e le opzioni di connettori compatibili con l'interfaccia possono essere configurati in base alle apparecchiature, ambientale e requisiti di progetto.

Il prodotto finito fornito comprende la fibra ottica, la struttura protettiva del cavo, gli anelli di crimping,connessioni, le fibre lavorate e l'ispezione concordata.

Le norme HFBR‐4501Z e HFBR‐4511Z presentano gli stessi requisiti di base in materia di interfaccia meccanica e dimensioni delle fibre:

• HFBR‐4501Z è grigio ed è normalmente utilizzato per identificare il lato del trasmettitore.

• HFBR‐4511Z è blu ed è normalmente utilizzato per identificare il lato ricevente.

• La differenza di colore supporta l'installazione e l'identificazione delle porte; non indica prestazioni ottiche diverse.

• “Simplex” significa una fibra e un canale, non una fibra monomodo.

• Si tratta di connettori POF senza chiusura mantenuti dalla struttura di scatto o di attrito di una porta Versatile Link compatibile.

• La loro finitura di fibra di plastica lucida non e' un'interfaccia APC.

Il suffisso completo "Z" deve essere mantenuto quando si identificano i connettori della versione RoHS attuale.I documenti storici possono utilizzare HFBR‐4501 o HFBR‐4511 senza suffisso e possono fare riferimento a HP o Avago invece di Broadcom.

Per i progetti che richiedono connettori originali, possiamo organizzare l'assemblaggio con parti tracciabili Broadcom HFBR‐4501Z e HFBR‐4511Z e confermare il produttore e completare l'MPN nel BOM.

Per i progetti a costi controllati o a fornitura alternativa, possono essere valutati anche i connettori compatibili con l'interfaccia HFBR.Le parti compatibili sono identificate in base alla loro fonte effettiva e non sono rappresentate come componenti fabbricati da Broadcom.L'adattamento meccanico, la ritenzione e le prestazioni ottiche possono essere inclusi nel piano di convalida del campione.

I seguenti valori descrivono l'interfaccia standard del connettore e le condizioni di terminazione di 2,2 mm prescritte.Sono utili per la revisione del progetto, ma non diventano automaticamente valori garantiti per ogni assemblaggio finito su misura.

La forza di trazione del connettore e del cavo e la forza di inserimento sono misure diverse.il valore di accettazione richiesto deve essere definito e verificato sulla costruzione finita.

L'area di crimping standard HFBR‐4501Z/4511Z è progettata per una sezione di cavo di circa 2,2 mm.Il cavo POF da 2 mm può quindi entrare nell'anello di crimp direttamente dopo lo stripping controllato e la preparazione della fibra.

Un cappotto esterno da 4 ‰ 6 mm non può essere inserito direttamente nell'anello di crimping standard.Cavo interno di 2 mm sul lato del connettore mentre si trasferiscono carichi di trazione e piegatura nella struttura esterna più grande.

Per le costruzioni di grande diametro, la revisione del progetto definisce la lunghezza di spogliamento della giacca esterna, la lunghezza del cavo interno esposto, l'ancoraggio di rinforzo, la resistenza al riscaldamento termico o la geometria dello stivale,requisiti di adesivo e spazio minimo di piegaturaSi raccomanda di effettuare prima della produzione in serie controlli di ottica, di trazione, di piegatura e di ritenzione dei prototipi.

La fibra ottica contiene un nucleo di PMMA e un rivestimento ottico in polimero fluorurato.non significa che il nucleo PMMA non abbia rivestimento ottico.

Quando il materiale ordinato è confermato come Mitsubishi Chemical SK-40, la sua costruzione di riferimento è un POF a indice di passo con:

• Diametro tipico del nucleo ottico di circa 980 μm

• Diametro totale tipico, compreso il rivestimento ottico, di circa 1000 μm

• Apertura numerica di circa 0.5

• Attenuazione massima della fibra nuda di 0,15 dB/m sotto una prova di taglio a 650 nm, 25°C, luce collimata, 10 m-1 m

• Radius di curva di riferimento minimo di 25 mm

• Forza di trazione di almeno 65 N ad allungamento del 5%

L'MPN completo della fibra è confermato dall'etichetta del materiale, dal registro degli acquisti o dal COA quando il progetto richiede una documentazione specifica per SK-40.

Questi valori descrivono diverse fibre o cavi in diverse condizioni di prova e non possono essere sottratti direttamente per calcolare una penalità di intasamento.e nessuno di loro sostituisce il test di assemblaggio finito.

La temperatura di estrusione, la pressione radiale, il restringimento del materiale, l'eccentricità, lo stress residuo, la piegatura, la terminazione e la lucidatura possono tutti influenzare le prestazioni ottiche finali.Le prestazioni meccaniche sono determinate anche dal percorso completo del carico attraverso la giacca, rinforzo, anello di crimping, adesivo e struttura di sollievo.

Una terminazione di crimp standard da 2,2 mm è controllata attorno a diverse dimensioni critiche e punti di processo:

1. Rimuovere circa 7 mm della giacca protettiva.

2. Posizionare l'anello di crimping prima di inserire la fibra.

3. Lasciare che la fibra si estenda di circa 3 mm oltre la superficie del connettore.

4. Completare il crimp con l'anello posizionato correttamente nella zona di crimp.

5. Tagliare le fibre sporgenti lasciando abbastanza materiale per la macinatura controllata.

6. Macinare la faccia finale con il rovescio e finirla con un bel film lucidante.

7. Ispezionare la superficie finale per la piattezza, la liscezza e la contaminazione.

Un passo di finitura di 3 μm può migliorare le prestazioni di accoppiamento di circa 2 dB rispetto a una finitura grossolana di 600 ghiaia solo nelle condizioni di interfaccia di riferimento.la lucidatura più fine o la RTV non corrosiva possono essere valutate per progetti robusti o a ciclo di temperatura, ma l'assemblaggio risultante è qualificato attraverso il proprio piano di prova.

Le perdite di montaggio end-to-end comprendono:

• Attenuazione attraverso la lunghezza effettiva del cavo

• Perdite da entrambe le terminazioni del connettore

• Perdite da qualsiasi adattatore in linea o interfaccia di accoppiamento aggiuntiva

• L'effetto della piegatura, della temperatura e del metodo di riferimento scelto

Per questo motivo, un valore di interfaccia connettore o attenuazione della fibra grezza non può essere presentato come la perdita dell'insieme completo.

La perdita di inserimento del gruppo POF può essere misurata con un dispositivo di tipo FOTP‐171 a una sola estremità o con un dispositivo di tipo OFSTP‐7/14 a doppia estremità.cavo di riferimento, disposizione dell'adattatore e metodo di riferimento.

La normalizzazione di riferimento modifica anche ciò che il risultato riportato include:

• Il metodo A conserva normalmente la perdita completa di inserimento dell'assemblaggio.

• Il metodo B elimina una perdita di connessione di riferimento.

• Il metodo C elimina gli effetti assegnati a due connessioni di accoppiamento e alla fibra di riferimento.

I risultati ottenuti con diversi metodi di normalizzazione non devono essere confrontati senza rivedere l'impostazione.

A seconda del progetto, il pacchetto qualità può includere:

• BOM e conferma della configurazione

• Misurazione della lunghezza da una estremità di connettore all'altra

• Ispezione dell'aspetto, delle dimensioni e della superficie finale

• Prova di perdita di inserimento end-to-end secondo un metodo concordato

• Prova di ritenzione del connettore o di trazione del cavo

• Verifica della curvatura, della temperatura o dell'ambiente

• Registrazione delle prove individuali, documentazione materiale e tracciabilità dei lotti

Solo i test effettivamente eseguiti sull'assemblaggio ordinato sono segnalati come risultati del prodotto finito.

Gli HFBR‐4501Z e gli HFBR‐4511Z sono connettori passivi e non definiscono in modo indipendente la velocità di trasmissione o la distanza massima di trasmissione.

Il collegamento utilizzabile dipende dalle MPN del trasmettitore e del ricevitore, dalla lunghezza d'onda ottica, dall'attenuazione del cavo, dalla lunghezza di montaggio, dalle perdite dei connettori e degli adattatori, dalla temperatura di funzionamento, dalla sensibilità del ricevitore,indennità di invecchiamento e margine di progettazione.

Gli esempi della famiglia dei collegamenti versatili rappresentativi sono:

Altre combinazioni di moduli specializzati della famiglia fino a velocità di copertura di circa 155 MBd. Si tratta di riferimenti specifici per modulo e condizione, non di indici di distanza universali per l'assemblaggio del cavo.

Una stima preliminare della lunghezza massima può essere espressa come:

Lunghezza massima ≈ (potenza minima del trasmettitore − sensibilità del ricevitore − perdite di connessione − margine di progettazione) ÷ attenuazione massima del cavo

Per un calcolo del progetto, indicare i MPN completi del trasmettitore e del ricevitore, la temperatura di funzionamento, la lunghezza di destinazione, il numero di interfacce di accoppiamento e il margine di sistema richiesto.

Questo insieme di cavi POF versatile è rilevante per collegamenti di controllo ottico e isolamento del segnale a corta distanza come:

• PLC e comunicazione informatica industriale

• Robot e apparecchiature di controllo di fabbrica

• Sensori industriali e acquisizione di dati

• Sensore ad alta tensione e controllo galvanicamente isolato

• Controllo dell'inverter eolico e fotovoltaico

• collegamenti di comando IGBT e SVC

• Estensioni delle reti industriali

• Connessioni di segnale ottico interne alle apparecchiature

La compatibilità delle apparecchiature deve essere confermata dalle condizioni effettive della porta, del modulo e del collegamento.l'interfaccia ABB REF542plus SPABUS identifica X60 come porta di trasmissione HFBR‐4501 grigia e X61 come porta di ricezione HFBR‐4511 blu, con un limite di lunghezza della fibra di plastica di 30 m nel manuale dell'apparecchiatura, che fornisce un utile riferimento di identificazione ma non implica l'omologazione per ogni modello ABB o revisione dell'apparecchiatura.

Questi componenti possono essere valutati quando un progetto richiede un blocco, un canale duplex, un'installazione senza grinfie, un alimentatore per pannelli o una fornitura di accessori correlati.Sono configurazioni separate piuttosto che sostituti automatici dell'assemblaggio HFBR‐4501Z/4511Z.

In qualità di produttore di assemblaggi di cavi POF industriali su misura, possiamo supportare configurazioni standard, assemblaggi semi-su misura e progetti OEM basati su disegni o campioni.

Un percorso tipico di progetto comprende:

1. Controllare il cavo esistente, la porta dell'apparecchiatura, il disegno, il campione o il numero della parte.

2. Confermare il grado di POF, la fonte del connettore e la configurazione del canale simplex.

3. Controllare il diametro del cavo, il materiale della giacca, il rinforzo e la transizione dei connettori per la fabbricabilità.

4. Produrre un prototipo o un primo articolo.

5. Verificare i requisiti ottici, dimensionali e meccanici concordati.

6. Passare dalla produzione pilota alla produzione di lotti con controllo e tracciabilità.

Le opzioni disponibili per il progetto includono colore e stampa personalizzati della giacca, numeri di parti del cliente, etichette individuali, tappi antipolvere, imballaggi antistatici, configurazioni di materiale RoHS,Costruzioni di cavi UL, le opzioni di cavi privi di alogeni e la documentazione materiale di supporto.

L'uso di un cavo UL o di un connettore UL94 V-0 non significa di per sé che l'insieme completo su misura sia in possesso di una certificazione UL indipendente.documentazione relativa al materiale e al prodotto finito inclusa nel BOM approvato.

Inviare la lunghezza, la quantità e la preferenza del connettore originale o compatibile richiesti per avviare una revisione della configurazione.foto via cavo esistente, disegno o informazioni di campione, e possiamo iniziare da lì.
