HFBR-4501 HFBR-4511 Gruppo cavi POF

Il nostro assemblaggio di cavi in fibra ottica in plastica HFBR-4501 HFBR-4511 è un cavo in fibra ottica in plastica simplex finito per il controllo industriale, la comunicazione di sistemi di alimentazione, l'interconnessione di apparecchiature e le interfacce ottiche di tipo Broadcom/Avago Versatile Link.

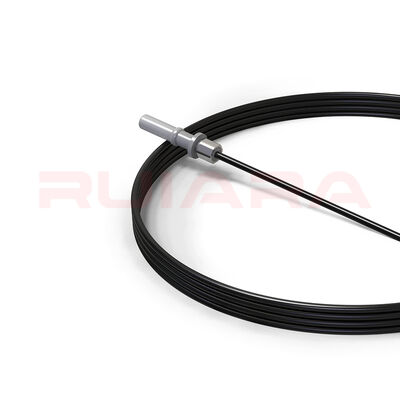

La costruzione standard utilizza fibra ottica in plastica PMMA da 1,0 mm, una guaina in PE da 2,2 mm nera, un connettore in stile HFBR-4501 grigio su un'estremità e un connettore in stile HFBR-4511 blu sull'altra. Produciamo l'assemblaggio finito tramite guainatura del cavo, taglio, terminazione del connettore, crimpatura dell'anello metallico, finitura dell'estremità della fibra e assemblaggio finale.

Questo è un assemblaggio di cavi POF passivo a canale singolo. Non determina da solo la velocità dati del sistema o la distanza massima di comunicazione; queste dipendono dal collegamento completo trasmettitore-fibra-ricevitore.

HFBR-4501 e HFBR-4511 appartengono alla famiglia di connettori Broadcom/Avago Versatile Link. Nel sistema simplex standard, il lato HFBR-4501 è grigio e il lato HFBR-4511 è blu.

I due connettori utilizzano la stessa interfaccia meccanica di base. La differenza di colore viene utilizzata principalmente per identificare i lati trasmettitore e ricevitore del collegamento ottico. Non significa che la fibra ottica in plastica stessa sia direzionale.

Broadcom utilizza attualmente i numeri di parte formali HFBR-4501Z e HFBR-4511Z, mentre HFBR-4501 e HFBR-4511 rimangono comuni nei manuali delle apparecchiature, nella documentazione legacy e nelle ricerche di mercato. Il nostro assemblaggio di cavi finito utilizza la forma di interfaccia corrispondente, ma non deve essere confuso con un assemblaggio di cavi originale Broadcom.

Posizione tipica del collegamento:

Il prodotto fornito qui è un assemblaggio di cavi completato piuttosto che una coppia di connettori montati su cavi finiti acquistati.

L'ambito della nostra produzione include:

• Guainatura del cavo POF e costruzione del cavo

• Taglio e controllo della lunghezza

• Assemblaggio connettore HFBR

• Installazione anello di crimpatura metallico

• Assemblaggio opzionale di boot e tappo antipolvere

• Rifinitura e finitura dell'estremità della fibra

• Assemblaggio finale e ispezione

Questo ambito di produzione consente di configurare la costruzione del cavo e l'assemblaggio finito in base alle effettive apparecchiature e ai requisiti del progetto, anziché essere limitati a un singolo formato di cavo fisso pronto all'uso.

I disegni di prodotto esistenti coprono assemblaggi da 1 m, 2 m e 3 m con tolleranze di lunghezza definite e requisiti di perdita dell'assemblaggio completo.

Altre lunghezze possono essere prodotte per requisiti di progetto. Per lunghezze personalizzate, l'assemblaggio deve essere definito da più del valore nominale in metri. La tolleranza di lunghezza, la definizione punta a punta, la costruzione del cavo e il requisito di perdita ottica dell'assemblaggio finito applicabile devono essere confermati insieme.

Il mercato più ampio per gli assemblaggi HFBR-4501 / HFBR-4511 include cavi patch corti e lunghezze che si estendono a decine di metri, quindi le richieste di lunghezze personalizzate sono comuni in questa categoria di prodotti. La lunghezza pratica per un sistema specifico, tuttavia, deve anche adattarsi al budget ottico del trasmettitore, del ricevitore, della lunghezza d'onda, dell'attenuazione della fibra, delle perdite del connettore, della temperatura e della velocità dati richiesta.

Le specifiche POF utilizzano spesso diversi valori di perdita che non devono essere mescolati.

La perdita di trasmissione a fibra nuda, l'attenuazione del cavo guainato, la perdita di accoppiamento del connettore o dell'adattatore e la perdita di inserzione dell'assemblaggio di cavo completo descrivono oggetti diversi.

Ad esempio, la fibra POF nuda serie SK di Mitsubishi, il cavo in fibra POF guainato di Mitsubishi, il cavo in fibra POF Broadcom, gli adattatori di accoppiamento HFBR e i nostri assemblaggi finiti da 1 m / 2 m / 3 m utilizzano tutti definizioni di perdita e condizioni di test diverse.

Per l'acquisto e l'abbinamento del sistema, il valore più rilevante è la specifica applicabile all' assemblaggio finito fornito, non un valore di fibra nuda o di cavo di terze parti copiato nella specifica dell'assemblaggio di cavo.

La nostra guida all'installazione dei cavi jumper HFBR POF specifica:

• Raggio di curvatura minimo del cavo: 22 mm

• Forza di trazione temporanea durante l'installazione: ≤50 N

• Carico di trazione a lungo termine: ≤1 N

• Mantenere le facce terminali ottiche libere da polvere, olio, graffi e contaminazione

• Evitare piegature eccessive, torsioni ripetute, nodi e svolgimenti forzati

• Confermare la compatibilità prima di esporre il cavo a detergenti, oli, solventi, adesivi, plastificanti o altri prodotti chimici

Queste condizioni si applicano al cavo jumper HFBR finito e non devono essere sostituite da valori di piegatura o trazione presi da specifiche di fibra nuda o cavo di terze parti non correlate.

La costruzione standard documentata è un cavo guainato in PE nero da 2,2 mm, ma i progetti industriali potrebbero richiedere caratteristiche meccaniche o ambientali diverse.

A seconda del progetto, l'assemblaggio può essere sviluppato attorno a requisiti quali:

• Costruzione della guaina ignifuga o priva di alogeni

• Migliore resistenza chimica o all'olio

• Ulteriore scarico di trazione

• Struttura del cavo rinforzata o per impieghi gravosi

• Materiali alternativi per la guaina

• Protezione meccanica aggiunta

• Diverse configurazioni di boot e tappo antipolvere

La temperatura richiesta, le prestazioni di fiamma, la resistenza chimica e la resistenza meccanica devono essere trattate come una combinazione di grado della fibra, materiale della guaina, connettore, struttura del cavo e validazione dell'assemblaggio finito.

Per questo motivo, non trasferiamo automaticamente una classificazione di temperatura, UL, fiamma o meccanica di terze parti di un cavo o connettore all'assemblaggio completo.

Le interfacce HFBR-4501 / HFBR-4511 sono utilizzate nei collegamenti ottici industriali dove sono richiesti isolamento elettrico, immunità alle interferenze elettriche e semplice interconnessione in fibra a breve distanza.

Le applicazioni pertinenti includono:

• Automazione di fabbrica

• Sistemi di controllo industriale e bus di campo

• Controllo dell'elettronica di potenza

• Isolamento galvanico ad alta tensione

• Comunicazione di protezione e controllo di sottostazione

• Interconnessione di apparecchiature industriali

• Collegamenti ottici da scheda a scheda e da rack a rack

La documentazione ABB fornisce un esempio concreto: l'unità di protezione e controllo REF542plus identifica un interfaccia ottica TX grigia HFBR-4501 e un interfaccia RX blu HFBR-4511 per la comunicazione SPABUS in fibra plastica. La documentazione ABB SPACOM / SPA mostra anche connettori HFBR-4501/4511 utilizzati nei collegamenti di comunicazione di protezione e controllo POF.

Questi riferimenti confermano l'ambiente di applicazione dell'interfaccia. La compatibilità finale con un dispositivo particolare deve comunque essere verificata rispetto all'interfaccia dell'apparecchiatura, alla lunghezza richiesta e al budget ottico del sistema.

Per l'assemblaggio finito attuale, il controllo qualità può essere organizzato attorno alle caratteristiche definite dal disegno del prodotto applicabile, tra cui:

• Aspetto e costruzione del cavo

• Lunghezza e configurazione

• Assemblaggio connettore e crimpatura

• Condizione della faccia terminale della fibra

• Perdita ottica dell'assemblaggio completo nelle condizioni di test specificate

Per requisiti OEM o di progetto, è possibile organizzare una validazione aggiuntiva per elementi quali ritenzione del connettore, prestazioni di trazione del cavo, selezione dei materiali, requisiti di temperatura, prestazioni di fiamma o altre condizioni ambientali.

Disegni tecnici, informazioni dimensionali e guida all'installazione possono anche essere forniti in base alla configurazione del prodotto. I documenti di conformità e i rapporti di prova devono essere abbinati alla distinta base effettiva, alla versione del materiale e all'ambito del progetto anziché essere dedotti dalle certificazioni di connettori o cavi di terze parti.

Per assemblaggi di cavi in fibra ottica in plastica HFBR-4501 / HFBR-4511, lunghezze personalizzate, strutture di cavi industriali, requisiti OEM o configurazioni specifiche per apparecchiature, inviateci la lunghezza richiesta e i dettagli dell'applicazione per la configurazione e il preventivo.
